제품 상세정보
원래 장소: 중국
브랜드 이름: Victory
인증: CE,ROHS,ISO 9001
모델 번호: K,N,E,J,T,B,R,S 타입
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 5 KG
가격: 50 - 499 meters $3.00
포장 세부 사항: 카톤 박스와 스풀 패키지, 폴리 백과 코일 패키지
배달 시간: 5-21 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 300 톤

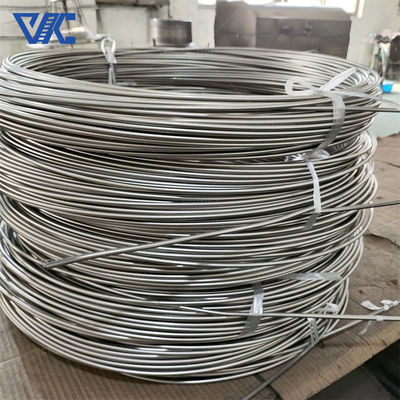

제품 이름: |
미 열전대 케이블 |
보증: |
1년 |
전도체 물질: |
NiCr-NiSi, NiCrSi-NiSi, NiCr-콘스탄탄, Fe-콘스탄탄, Cu-Kon |
외장 재료: |
SS304,SS321, SS316, SS310, INCL600,601, 나이크로벨,SS446 |
DIA(MM): |
0.25mm~12.7mm |
절연체: |
99.6% 고순도 마고 |
온도 범위: |
0~1100(℃) |
크기: |
사용자 정의 크기 |
맞춤형 지원: |
OEM, ODM, OBM, 소프트웨어 리엔지니어링 |
적용: |
온도 측정 |
제품 이름: |
미 열전대 케이블 |
보증: |
1년 |
전도체 물질: |
NiCr-NiSi, NiCrSi-NiSi, NiCr-콘스탄탄, Fe-콘스탄탄, Cu-Kon |
외장 재료: |
SS304,SS321, SS316, SS310, INCL600,601, 나이크로벨,SS446 |
DIA(MM): |
0.25mm~12.7mm |
절연체: |
99.6% 고순도 마고 |
온도 범위: |
0~1100(℃) |
크기: |
사용자 정의 크기 |
맞춤형 지원: |
OEM, ODM, OBM, 소프트웨어 리엔지니어링 |
적용: |
온도 측정 |
소개:
장갑 열 쌍은 온도 측정 및 제어에 사용되는 센서이며 광범위한 응용 프로그램과 중요한 기능을 갖습니다.장갑 열쌍의 기본 원칙은 온도 변화를 측정하고 그에 따른 전압 신호로 변환하기 위해 두 가지 다른 금속 선의 열 전기 효과를 사용하는 것입니다.
그것은 빠른 반응, 넓은 온도 범위, 높은 정확성 및 안정성의 특징을 가지고 있으며 산업, 과학 연구 및 기타 분야에서 중요한 역할을합니다.
장갑 열 쌍 을 선택 할 때 고려 해야 할 몇 가지 핵심 요소 가 있다. 첫째 는 온도 범위 이다.목표 온도 범위 내에서 정상적인 작동을 보장하기 위해 특정 애플리케이션 필요에 따라 적절한 모델을 선택두 번째는 보호 장막의 재료입니다. 높은 온도 저항과 같은 특성을 가지고 있어야 합니다.부식 저항성 및 장갑 열 쌍의 전선을 외부 환경으로부터 보호하기 위한 기계적 강도또한 장갑 열 쌍의 크기, 반응 시간 및 연결 방법과 같은 요인을 고려해야합니다.
요약하자면, 장갑 열 쌍은 온도 측정 및 제어 분야에서 널리 사용되는 센서입니다. 빠른 반응, 넓은 온도 범위,높은 정확성 및 안정성, 산업, 과학 연구 및 다른 다양한 분야에서 중요한 역할을합니다.올바른 장갑 열 쌍을 선택하면 특정 응용 프로그램의 요구를 충족시키고 정확하고 신뢰할 수있는 온도 측정 솔루션을 제공 할 수 있습니다..
제품 특징:
장점:
응용 분야:
|
코드
|
유선 열쌍의 구성 요소
|
||
|
+자극적인 다리
|
- 네거티브 다리
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-마그네슘 (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
니-알 ((시) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
큐니 (EN)
|
|
|
J
|
철 (JP)
|
큐니 (JN)
|
|
|
T
|
구리 (TP)
|
큐니 (TN)
|
|
|
B
|
플래티넘 로디움 30%
|
플래티넘 로디움 -6%
|
|
|
R
|
플래티넘 로디움-13%
|
플래티넘
|
|
|
S
|
플래티넘 로디움 -10%
|
플래티넘
|
|
|
소재
|
종류
|
등급
|
작업 온도 (도)
|
용인성
|
표준
|
|
|
장기적
|
단기
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40~1100
|
-40~1300
|
±1.5도
|
GB/T 2614-1998
|
|
2
|
±2.5도
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40~800
|
-40~900
|
±1.5도
|
GB/T 4993-1998
|
|
2
|
±2.5도
|
|||||
|
페-콘스탄탄
|
J
|
1
|
-40~600
|
-40~800
|
±1.5도
|
GB/T 4994-1998
|
|
2
|
±2.5도
|
|||||
|
큐-큐니
|
T
|
1
|
-200~300
|
-200~400
|
±0.5도
|
GB/T 2903-1998
|
|
외부 껍질 (mm)
|
원자선 Dia. ((mm)
|
외면 껍질 (mm) 원자력 와이어 (DIA)
|
길이 (m)
|
|||||
|
오프 다이아
|
벽 두께
|
K,N,E,J,T 타입
|
S,R,B 유형
|
K,N 유형
|
E,J,T 유형
|
S,R 타입
|
B형 |
|
|
0.5
|
00.05-0.10
|
00.08-0.12
|
...
|
SS304 SS321
SS316
SS310 INCL600
|
SS30 SS32
SS316
|
INCL60 INCL800
|
INCL60 INCL800
|
500
|
|
1.0
|
00.10-0.20
|
0.15-020
|
...
|
300
|
||||
|
1.5
|
0.15-025
|
0.23-030
|
...
|
200
|
||||
|
1.6
|
0.16-0.26
|
0.26-036
|
...
|
200
|
||||
|
2.0
|
0.25-035
|
0.40-0.50
|
0.25..030
|
180
|
||||
|
3.0
|
0.38-048
|
0.50-0.60
|
0.30-0.40
|
80
|
||||
|
3.2
|
0.48-0.58
|
0.58-0.68
|
0.30-0.40
|
75
|
||||
|
4.0
|
0.52-0.62
|
00.60-0.70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-0.85
|
0.40-0.45
|
40
|
||||
|
5.0
|
0.78-088
|
00.80-0.90
|
0.40-0.45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-050
|
30
|
||||
|
6.4
|
105-115
|
1.02-112
|
0.45-050
|
30
|
||||
|
8.0
|
1.30-1.44
|
1.30-1.40
|
0.45-050
|
20
|
||||
|
12.7
|
1.75-1.90
|
1.95-2.05
|
...
|
10
|
||||
|
|
질문과 답변:
다른 온도 센서보다 장갑 열쌍의 장점은 무엇입니까?
장갑 열쌍은 빠른 반응, 높은 측정 정확성 및 높은 내구성으로 장점이 있습니다. 다른 온도 센서와 비교하면장갑 열쌍은 광범위한 온도 범위에서 정확하고 신뢰할 수있는 온도 측정을 제공합니다..
장갑 열쌍을 어떻게 정렬해야 할까요?
껍질 열쌍의 캘리브레이션은 일반적으로 알려진 온도의 캘리브레이션 소스에 노출하여 수행됩니다. 캘리브레이션 결과에 따라,정확한 온도 측정을 얻기 위해 온도와 잠재 차이 사이의 관계를 설정할 수 있습니다..
장갑 열쌍은 어떤 온도 범위에 적합합니까?
장갑 열쌍은 넓은 온도 범위에서 사용할 수 있습니다. 장갑 열쌍의 다른 유형은 다른 온도 범위 적응력을 가지고 있습니다. 예를 들어,타입 K 열쌍은 -200°C에서 1까지의 범위에 적합합니다.300°C, J형 열쌍은 -210°C에서 760°C까지 적합합니다. 적절한 장갑 열 쌍의 특정 선택은 측정 될 온도 범위와 응용 환경의 요구 사항에 달려 있습니다.
