제품 상세정보
원래 장소: 중국
브랜드 이름: Victory
인증: CE,ROHS,ISO 9001
모델 번호: K,N,E,J,T,B,R,S 유형
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 5 KG
가격: negotiable
포장 세부 사항: 코일, 판지 및 나무 케이스.
배달 시간: 5-21 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50 - 999미터 $2.88

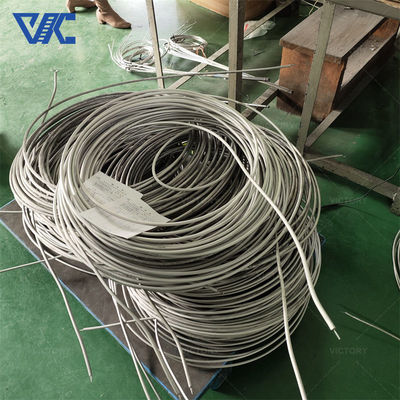

제품 이름: |
미 열전대 케이블 |
보증: |
1년 |
전도체 물질: |
NiCr-NiSi, NiCrSi-NiSi, NiCr-콘스탄탄, Fe-콘스탄탄, Cu-Kon |
외장 재료: |
SS304,SS321, SS316, SS310, INCL600,601, 나이크로벨,SS446 |
DIA(MM): |
0.25mm~12.7mm |
절연체: |
99.6% 고순도 마고 |
온도 범위: |
0~1100(℃) |
적용: |
금속가공 및 열처리 분야 |
제품 이름: |
미 열전대 케이블 |
보증: |
1년 |
전도체 물질: |
NiCr-NiSi, NiCrSi-NiSi, NiCr-콘스탄탄, Fe-콘스탄탄, Cu-Kon |
외장 재료: |
SS304,SS321, SS316, SS310, INCL600,601, 나이크로벨,SS446 |
DIA(MM): |
0.25mm~12.7mm |
절연체: |
99.6% 고순도 마고 |
온도 범위: |
0~1100(℃) |
적용: |
금속가공 및 열처리 분야 |
소개:
장갑 열쌍은 금속 가공 및 열처리 과정에서 온도 측정 및 제어에 있어 일반적으로 사용되는 도구입니다.두 가지 다른 금속 전선으로 구성되어 있으며, 단단한 센서를 형성하기 위해 보호 모서리에 싸여 있습니다..
장갑 열쌍은 열전기 효과를 기반으로 작동합니다. 즉 열쌍의 두 개의 가이드가 서로 다른 온도의 금속으로 연결되면 전압이 생성됩니다.이 전압과 온도 사이에 확실한 관계가 있습니다., 그래서 온도 값은 전압을 측정하여 추론 할 수 있습니다.
이 유형의 열 쌍은 고온 환경에 견딜 수있는 능력 때문에 금속 가공 및 열 처리 분야에서 매우 유용합니다.고온 소화인지, 녹화, 진압 또는 다른 열 처리 프로세스, 장갑 열 쌍은 정확한 온도 측정을 제공합니다. 게다가 그들은 높은 반응 속도와 좋은 측정 정확성을 가지고 있습니다.이는 빠른 반응과 정확한 온도 조절이 필요한 애플리케이션에 매우 중요합니다..
장갑 열 쌍을 선택할 때, 당신의 특정 요구 사항에 따라 고려해야 할 몇 가지 주요 요소가 있습니다. 예를 들어,온도 범위는 다른 유형의 열쌍이 다른 온도 범위에 적합하기 때문에 중요한 고려 사항입니다.또한, 보호 장막의 재료는 또한 중요합니다. 그것은 높은 온도와 화학적 공격에 견딜 수 있어야합니다. 다른 요인에는 열 쌍 길거리, 지름,그리고 연결 장치의 종류, 이는 특정 응용 프로그램 및 설치 필요에 따라 선택됩니다.
전체적으로, 장갑 열 쌍은 금속 가공 및 열 처리 과정에서 널리 사용되는 신뢰할 수있는 고온 내성 온도 측정 및 제어 도구입니다.열전기 효과를 측정함으로써, 그들은 금속 가공 과정의 품질과 안정성을 보장하는 데 도움이되는 정확한 온도 데이터를 제공합니다.
제품 특징:
장점:
특정 응용 프로그램:
다른 관련 지식:
장갑 열쌍은 일반적으로 열전력 효과에 따라 열전력 잠재 차이를 생성하는 두 가지 다른 금속 선으로 구성됩니다.그리고 열전기전력차를 측정하여 온도를 결정합니다..
장갑 열쌍의 선택은 특정 작업 조건과 온도 범위에 기초해야합니다.다른 장갑 재료는 다른 작업 환경과 온도 요구 사항에 적합합니다..
파라미터:
|
코드
|
유선 열쌍의 구성 요소
|
||
|
+자극적인 다리
|
- 네거티브 다리
|
||
|
N
|
Ni-Cr-Si ((NP)
|
Ni-Si-마그네슘 (NN)
|
|
|
K
|
Ni-Cr ((KP)
|
니-알 ((시) (KN)
|
|
|
E
|
Ni-Cr ((EP)
|
큐니 (EN)
|
|
|
J
|
철 (JP)
|
큐니 (JN)
|
|
|
T
|
구리 (TP)
|
큐니 (TN)
|
|
|
B
|
플래티넘 로디움 30%
|
플래티넘 로디움 -6%
|
|
|
R
|
플래티넘 로디움-13%
|
플래티넘
|
|
|
S
|
플래티넘 로디움 -10%
|
플래티넘
|
|
|
소재
|
종류
|
등급
|
작업 온도 (도)
|
용인성
|
표준
|
|
|
장기적
|
단기
|
|||||
|
NiCr-NiSi
|
K
|
1
|
-40~1100
|
-40~1300
|
±1.5도
|
GB/T 2614-1998
|
|
2
|
±2.5도
|
|||||
|
NiCr-CuNi
|
E
|
1
|
-40~800
|
-40~900
|
±1.5도
|
GB/T 4993-1998
|
|
2
|
±2.5도
|
|||||
|
페-콘스탄탄
|
J
|
1
|
-40~600
|
-40~800
|
±1.5도
|
GB/T 4994-1998
|
|
2
|
±2.5도
|
|||||
|
큐-큐니
|
T
|
1
|
-200~300
|
-200~400
|
±0.5도
|
GB/T 2903-1998
|
|
외부 껍질 (mm)
|
원자선 Dia. ((mm)
|
외면 껍질 (mm) 원자력 와이어 (DIA)
|
길이 (m)
|
|||||
|
오프 다이아
|
벽 두께
|
K,N,E,J,T 타입
|
S,R,B 유형
|
K,N 유형
|
E,J,T 유형
|
S,R 타입
|
B형 |
|
|
0.5
|
00.05-0.10
|
00.08-0.12
|
...
|
SS304 SS321
SS316
SS310 INCL600
|
SS30 SS32
SS316
|
INCL60 INCL800
|
INCL60 INCL800
|
500
|
|
1.0
|
00.10-0.20
|
0.15-020
|
...
|
300
|
||||
|
1.5
|
0.15-025
|
0.23-030
|
...
|
200
|
||||
|
1.6
|
0.16-0.26
|
0.26-036
|
...
|
200
|
||||
|
2.0
|
0.25-035
|
0.40-0.50
|
0.25..030
|
180
|
||||
|
3.0
|
0.38-048
|
0.50-0.60
|
0.30-0.40
|
80
|
||||
|
3.2
|
0.48-0.58
|
0.58-0.68
|
0.30-0.40
|
75
|
||||
|
4.0
|
0.52-0.62
|
00.60-0.70
|
0.35-040
|
70
|
||||
|
4.8
|
0.73-083
|
0.75-0.85
|
0.40-0.45
|
40
|
||||
|
5.0
|
0.78-088
|
00.80-0.90
|
0.40-0.45
|
40
|
||||
|
6.0
|
0.98-108
|
0.90-1.10
|
0.45-050
|
30
|
||||
|
6.4
|
105-115
|
1.02-112
|
0.45-050
|
30
|
||||
|
8.0
|
1.30-1.44
|
1.30-1.40
|
0.45-050
|
20
|
||||
|
12.7
|
1.75-1.90
|
1.95-2.05
|
...
|
10
|
||||
|
캘리브레이션
|
용인성
|
|
|
|
특별 한계 (급 I)
|
표준 한계 (그라드 II)
|
온도 범위 (°C)
|
|
|
K (크로멜 대 알루멜)
|
±1.5°C 또는 ±0.4% |
±2.5°C 또는 ±0.75%
|
-40~1000
|
|
J (아이언 대 콘스탄탄)
|
-40~750
|
||
|
E (크로멜 대 콘스탄탄)
|
-40~800
|
||
|
T (Copper vs Constantan)
|
±1°C 또는 ±0.75%
|
-40~350
|
|
|
